Чіллер для ЧПУ: «Серце» системи охолодження та гарант довголіття вашого верстата

Кожен власник ЧПУ-обладнання — чи то компактного лазерного гравера, чи потужного фрезерного центру — рано чи пізно стикається з головним ворогом точної механіки: надлишковим теплом. В процесі роботи електрична енергія перетворюється на теплову з колосальною швидкістю. Лазерна трубка генерує висококонцентрований промінь, а підшипники шпинделя обертаються на швидкостях до 24 000 обертів за хвилину. Без належного відводу цієї енергії обладнання починає працювати на межі своїх фізичних можливостей.

Чіллер (Industrial Chiller) — це спеціалізована станція охолодження, яка за допомогою примусової циркуляції рідини підтримує стабільний температурний режим критично важливих вузлів верстата.

Чому не можна обійтися звичайним насосом і ємністю з водою?

Багато початківців намагаються зекономити, використовуючи акваріумну помпу та ємність із водою. Однак такий підхід приховує в собі «бомбу сповільненої дії» для вашого бізнесу:

Ефект «теплової інерції»: Вода у відрі нагрівається поступово. Ви можете не помітити, як через 2 години інтенсивної роботи її температура підніметься з 18 градусів по цельсію до 35. Для лазерної трубки СО2 це означає незворотну деградацію газової суміші та втрату потужності на 30-50% вже за перший місяць.
Відсутність стабілізації: Для прецизійної обробки металів або пластику важлива не просто «холодна вода», а стабільна температура. Коливання навіть 2-3 градуси викликають мікророзширення металевих частин шпинделя, що призводить до биття інструменту та браку на готовому виробі.
Ризик «сухого» ходу: Професійний чіллер обладнаний датчиками потоку. Якщо шланг перегнеться або помпа зупиниться, чіллер миттєво подасть сигнал на контролер верстата (через роз’єм Alarm), зупинивши програму. У випадку з «відром» ви дізнаєтеся про поломку лише тоді, коли з верстата піде дим або трісне дороге скло лазерної трубки.

Таким чином, чіллер— це не просто допоміжний аксесуар, а страховка вашого виробництва, який захищає від дорогих простоїв та капітального ремонту.

Чому чіллер для чпу — це не розкіш, а необхідність?

Під час роботи шпиндель фрезера або трубка лазерного СО2-верстата генерують величезну кількість тепла. Якщо це тепло не відводити, ви зіткнетеся з наступними проблемами:

Деградація лазерної трубки: Для СО2-лазерів критична температура становить 20–25°C. Перегрів понад 30°C призводить до швидкої втрати газу, зниження потужності та виходу трубки з ладу (а це найдорожчий розхідник).
Теплове розширення: На фрезерних верстатах перегрів шпинделя призводить до мікроскопічного розширення металу. Результат — втрата точності обробки та швидке зношення підшипників.
Стабільність променя: Коли вода перегрівається, промінь лазера стає «рихлим», що погіршує якість різу та гравіювання.

Види систем охолодження

Пасивні системи (Теплообмінники)

Найпопулярніший приклад — серія CW-3000.

Як працює: Це фактично радіатор з вентилятором. Він не охолоджує воду нижче температури в приміщенні, а лише розсіює надлишок тепла.
Для кого: Для малопотужних лазерів (до 40-60 Вт) або короткочасних робіт у прохолодних приміщеннях.

Активні системи (Фреонові чіллери)

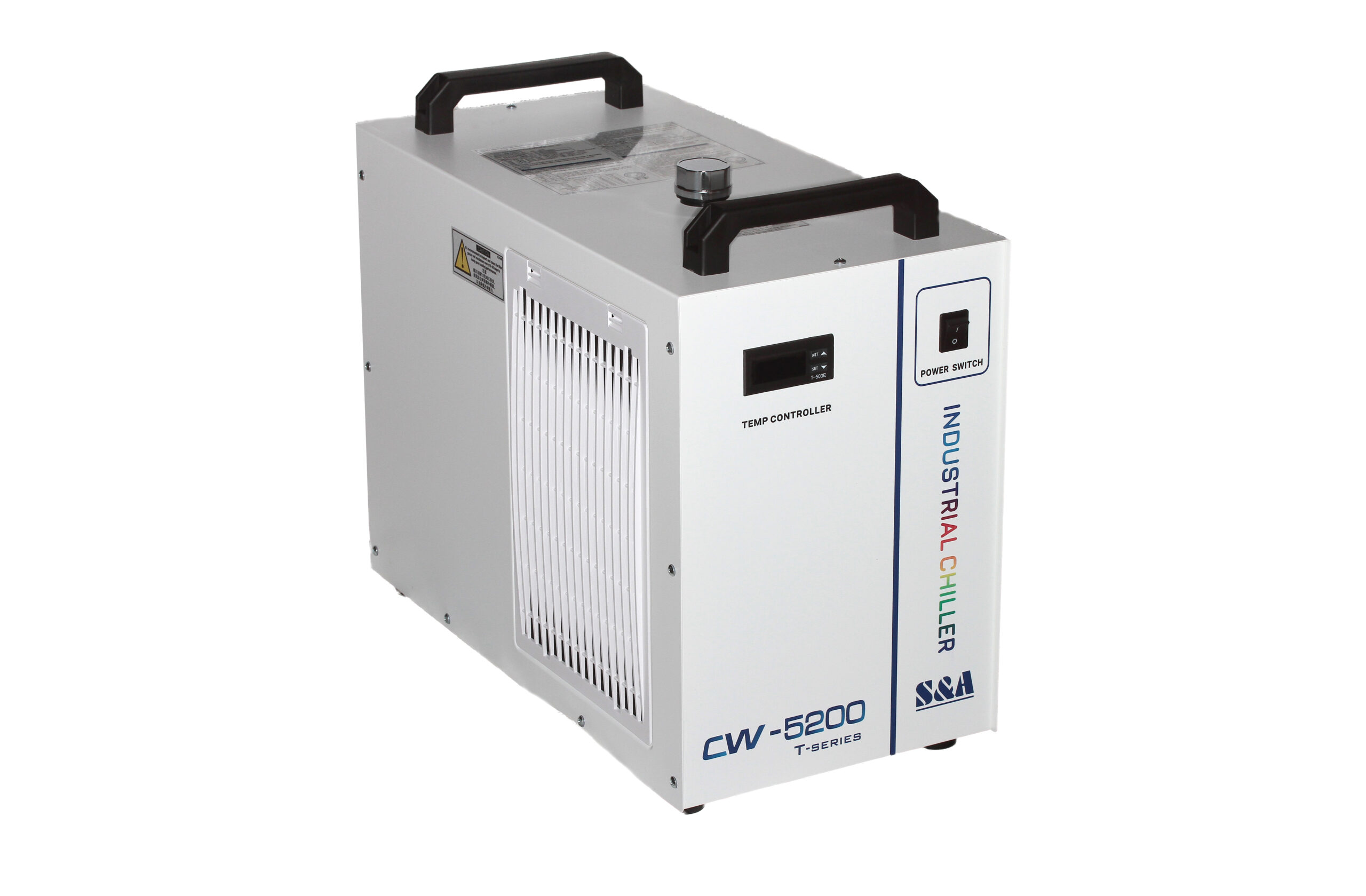

Моделі на кшталт CW-5000, CW-5200, CW-6000.

Як працює: Всередині стоїть компресор і фреон (як у холодильнику). Такий пристрій дозволяє виставити точну температуру (наприклад, 18°C), і він підтримуватиме її незалежно від спеки в цеху.
Для кого: Для професійної роботи, лазерів потужністю від 80 Вт і потужних шпинделів.

Як обрати чіллер: ключові рекомендації

Параметр	Рекомендація
Потужність лазера	Для трубок 80–100 Вт обирайте мінімум CW-5000. Для 130–150 Вт — CW-5200 і вище.
Кількість постів	Деякі чіллери мають два входи/виходи (Dual Inlet/Outlet) для одночасного охолодження двох верстатів або шпинделя та трубки.
Захисна автоматика	Переконайтеся, що чіллер має Alarm Output. Це дозволяє під’єднати його до верстата: якщо потік води зупиниться, чіллер подасть сигнал, і верстат миттєво припинить роботу, рятуючи техніку.

Поради з експлуатації:

Тільки дистильована вода: Звичайна вода з-під крана призводить до появи накипу та розмноження водоростей всередині лазерної трубки.
Контроль антифризу: Якщо в приміщенні взимку можлива мінусова температура, використовуйте спеціальний антифриз для систем охолодження, але краще підтримуйте тепло.
Чистота радіатора: Раз на місяць продувайте решітки чіллера стисненим повітрям. Пил суттєво знижує ефективність охолодження.

Вибір правильного чіллера — це інвестиція, яка окупається першою ж збереженою лазерною трубкою.
