Сучасні системи числового програмного керування (ЧПУ) вимагають високої точності, надійності та ефективного передавання крутного моменту від приводних двигунів до механічних вузлів. Одним із ключових компонентів у цьому процесі є редуктор — механізм, що знижує оберти та підвищує крутний момент. Найпопулярніші типи редукторів у ЧПУ — це планетарні (кільцеві) редуктори і черв’ячні редуктори. У цій статті розглянемо їх характеристики, принцип дії, переваги та недоліки, а також порівняємо у різних аспектах експлуатації.

 Основні конструктивні відмінності

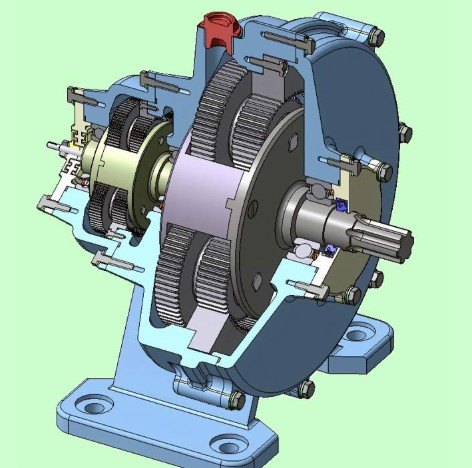

 Планетарні редуктори

Планетарний редуктор складається з:

• сонячної шестерні (центральна),
• планетарних шестерень, що обертаються навколо неї,
• зовнішньої кільцевої шестерні.

Ця конфігурація дозволяє передавати потужність через кілька точок контакту одночасно, що збільшує жорсткість і ефективність передачі моменту.

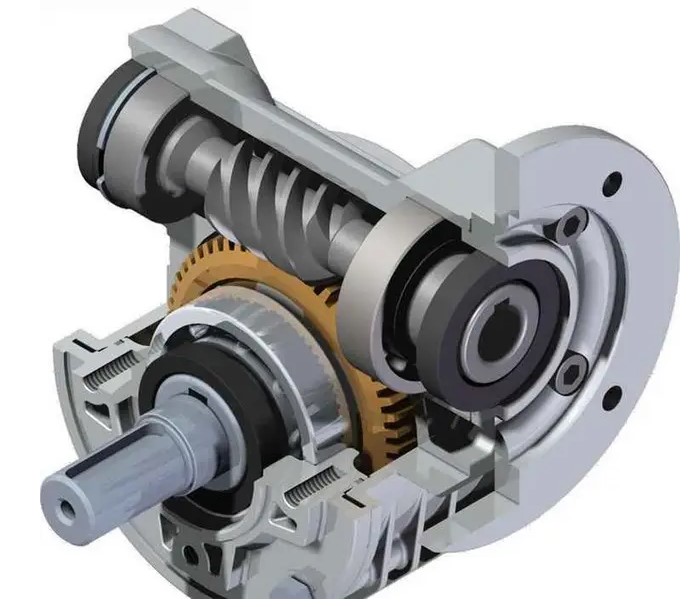

Черв’ячні редуктори

Черв’ячний редуктор має:

• черв’як — гвинтоподібний вал,
• черв’ячне колесо — шестерня, яку обертає черв’як.

Передача руху відбувається шляхом ковзання черв’яка по зубцях черв’ячного колеса.

Принцип дії

 Порівняння основних характеристик

 Точність і жорсткість

• Планетарні редуктори: висока жорсткість, мінімальний люфт, що критично для точних рухів у ЧПУ.
• Черв’ячні редуктори: через ковзання зубів більше внутрішнього люфту та деяка “гумовість” ходу.

Висновок: для високоточних систем планетарні редуктори кращі.

 Крутний момент і навантаження

• Планетарні редуктори: через кілька точок контакту здатні передавати великі моменти без перегріву чи надмірного зносу.
• Черв’ячні: ефективні при високих коефіцієнтах редукції, але через нижчий ККД і нагрів можуть бути обмежені в передачі високих навантажень.

 Передаточне число

• Планетарні: оптимальні для середніх коефіцієнтів редукції.
• Черв’ячні: легко реалізувати високі коефіцієнти редукції в компактному корпусі.

 Ефективність і тепло

• Планетарні: високий ККД, менше теплових втрат.
• Черв’ячні: значні втрати на тертя → вища температура під навантаженням.

 Обслуговування та надійність

• Планетарні: складніша конструкція, але довговічна при нормальному технічному обслуговуванні.
• Черв’ячні: простіші компоненти, але частіше потребують заміни мастила через тертя та знос.

 Вартість

• Планетарні редуктори: дорожчі (через конструктивну складність та матеріали).
• Черв’ячні: дешевші у виробництві, популярні в бюджетних рішеннях.

Практичні рекомендації для ЧПУ

🔸 Коли вибрати планетарний редуктор

• Системи з високою вимогою до точності позиціювання.
• Висока динаміка та прискорення.
• Високі навантаження на вісь.

🔸 Коли підійде черв’ячний редуктор

• Не надто критична точність.
• Важливий компактний розмір і високі коефіцієнти редукції.
• Обмежений бюджет.

Обидва типи редукторів мають свої сильні та слабкі сторони, і вибір залежить від конкретних вимог до системи ЧПУ. Якщо головні критерії — точність, мінімальний люфт і висока ефективність, планетарні редуктори — явний фаворит. Якщо ж потрібне компактне рішення з високим передаточним числом при обмеженому бюджеті — черв’ячний редуктор може бути ефективним компромісом.

При проектуванні систем ЧПУ завжди варто ставити пріоритет на технічні вимоги до процесу обробки (точність, швидкість, навантаження), а вже потім оптимізувати вибір редуктора під бюджет.
