Что такое частотный преобразователь, для чего нужен и как выбрать?
Частотный преобразователь или инвертор – это электронный прибор, позволяющий использовать переменный ток сети для подключения и генерации частоты, необходимой для управления электродвигателем. В сфере конструирования ЧПУ – станков, частотные преобразователи применяется для запитки шпинделя, с целью управления его скорости вращения с высокой точностью, что необходимо для выполнения разного рода фрезеровочных работ. Так как в электросетях используется стандартная частота в 50гц (для бытовых 220в и промышленных 380в сетей), без применения инвертора управлять таким электродвигателем не возможно. В зависимости от типа инвертора для ЧПУ, частота может быть преобразована от 0.5 до 1000Гц, что позволяет регулировать скорость вращения шпинделя.
Подбирать преобразователь частоты для шпинделя необходимо по следующим критериям:
-Мощность используемого оборудования который планируете применить в проекте, так как недостаточно мощный инвертор будет работать на своих пиковых нагрузках, что повлечет его быстрый выход из строя;
– Тип используемой сети 220в или 380в. Модели инверторов предусматривают работу с определённым типом сети и количеством фаз, что тоже необходимо учитывать при выборе оборудования;
– Силу тока (А), необходимую для максимальной производительности оборудования;
– Генерируемый частотный диапазон частотным преобразователем. Данный пункт очень важен для работы, так как частотный преобразователь с широким диапазоном частот позволит управлять шпинделем, используя на полную скоростные показатели электродвигателя.
Популярные бренды частотных преобразователей:
Преобразователь частоты HY.
Отличной чертой этих инверторов есть их невысокая стоимость, но при этом имея надежный набор электро-компонентов в своем составе, а также доступную процедуру настройки, что очень важно, так как большинство устройств этого типа, отягощены сложным процессом настройки. Преобразователь частоты HY может быть настроен и подготовлен к работе даже начинающим оператором станка ЧПУ. Для его настройки достаточно ввести несколько параметров для работы шпинделя в стандартных режимах. При этом, для более глубокой настройки, имеется более 180 параметров.
Частотники HY доступны двух модельных рядах:
– Это обычная серия 00D для примера (HY02D223B) ; инструкция
– Серия GT. инструкция
Основным отличием частотника серии GT от серии 00D – это автоматический подбор оптимальных настроек инвертора, в зависимости от подключенного к нему оборудования, что позволяет более точно настроить параметры, необходимые для корректной работы электродвигателя.
Среди преимуществ преобразователя частоты HY нужно отметить:
– Простоту настройки;
– Цену;
– Их популярность на рынке, благодаря этому, огромное количество информации по настройке и использованию доступно в интернете.
Характерным недостатком является высокая чувствительность к скачкам напряжения, что приводит к выходу из строя инвертора. Во избежание подобных случаев, рекомендуется применять в схеме подключения – стабилизатор напряжения.

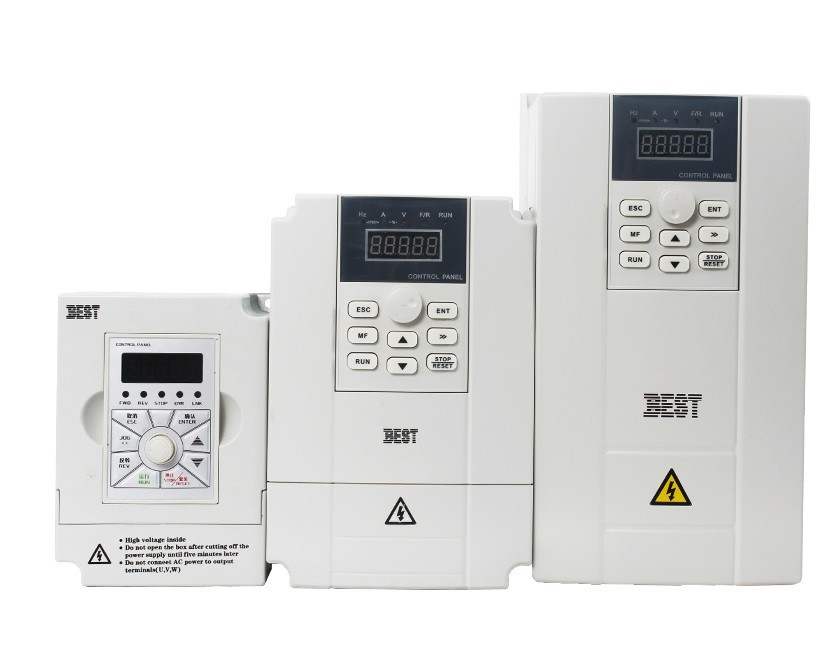

Преобразователь частоты BEST инструкция
Известный китайский бренд, выпускающий качественные преобразователи частоты, с высоким диапазоном генерируемых частот. Диапазон частоты регулировки 0.50 – 1000Гц, тогда как другие частотники работают в диапазоне 0.50 – 400Гц. Такой диапазон позволяет осуществлять регулировку оборотов низкооборотистых шпинделей, таких как Шпиндели для обработки камня и металла и высоко оборотистые шпинделя.
Преобразователь частоты DELTA.
инструкция
Одна из самых известных торговых марок на рынке производителей инверторов. Компания Delta имеет в своем распоряжении производственные мощности в Китае, Тайване, США, Европе, Таиланде, Японии, Индии, Мексике и Бразилии. Это голландская компания, занимающаяся производством устройств средней ценовой категории с 1999 года. Широкий модельный ряд и огромное количество производств во всех уголках планеты говорят сами за себя, так что в дополнительной презентации этот бренд не нуждается.
Не зависимо от того, какой вы хотите купить преобразователь частоты, следует придерживаться общих правил при настройке и эксплуатации устройства:
– Всегда использовать стабилизатор напряжения, для дополнительной защиты;
– При настройке частотника, устанавливать силу тока на 10% меньше, от заявленной производителем (данный совет, позволит вам оставить запас по максимальной силе тока, на случай резкого перепада, что может спасти ваше оборудование от выхода из строя).
