Описание

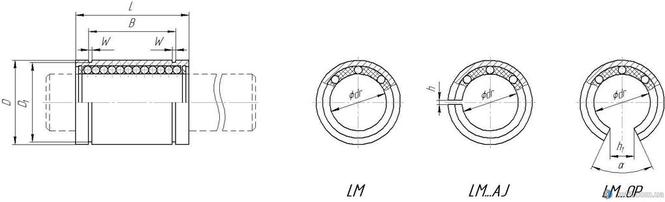

Марка | К-во рядов | dr, мм | D, мм | L, мм | B, мм | D1, мм | W, мм | h, мм | h1, мм | α | Нагрузки, кN | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Динам. | Стат. | |||||||||||
LM06UU | 4 | 6 | 12 | 19 | 13,5 | 11,5 | 1,1 | 1 | 0,21 | 0,27 | ||
LM08UU | 4 | 8 | 15 | 24 | 17,5 | 14,3 | 1,1 | 1 | 0,27 | 0,41 | ||
LM10UU | 4 | 10 | 19 | 29 | 22 | 18 | 1,3 | 1 | 0,38 | 0,56 | ||
LM12UU | 4 | 12 | 21 | 30 | 23 | 20 | 1,3 | 1,5 | 8 | 80º | 0,42 | 0,61 |
LM16UU | 5 | 16 | 28 | 37 | 26,5 | 27 | 1,6 | 1,5 | 11 | 80º | 0,79 | 1,20 |
LM20UU | 5 | 20 | 32 | 42 | 30,5 | 30,5 | 1,6 | 1,5 | 11 | 60º | 0,88 | 1,40 |
LM25UU | 6 | 25 | 40 | 59 | 41 | 38 | 1,85 | 2 | 12 | 50º | 1,00 | 1,60 |
LM30UU | 6 | 30 | 45 | 64 | 44,5 | 43 | 1,85 | 2,5 | 15 | 50º | 1,60 | 2,20 |
LM35UU | 6 | 35 | 52 | 70 | 49,5 | 49 | 2,1 | 2,5 | 17 | 50º | 1,70 | 3,20 |
LM40UU | 6 | 40 | 60 | 80 | 60,5 | 57 | 2,1 | 3 | 20 | 50º | 2,20 | 4,10 |
LM50UU | 6 | 50 | 80 | 100 | 74 | 76,5 | 2,6 | 3 | 25 | 50º | 3,90 | 8,10 |
LM60UU | 6 | 60 | 90 | 110 | 85 | 86,5 | 3,15 | 3 | 30 | 50º | 4,80 | 10,20 |
