Описание
Комплект поставки:
Серводвигатель В01106030FR12COAO
Серводрайвер L3N-30D
Кабель энкодера для двигателя 2.5м; экранированный с разъемами.
Кабель силовой для сервопривода 2.5м; экранированный с разъемами.
25-контактный разъем 1м.

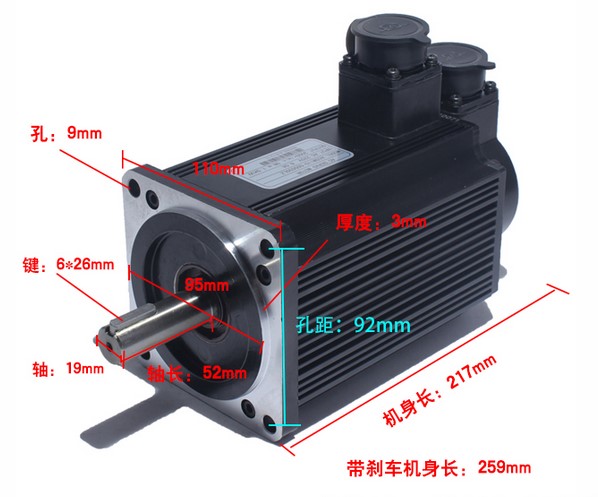

Cервомотор характеристики:
Характеристики:
Модель серводвигателя: M01106030FN12COAO
Номинальная мощность (кВт): 1.8
Номинальное напряжение (V): 220 (1 или 3 фазы)
Номинальный ток (A): 8,7
Номинальная скорость (об/мин): 3000
Номинальный крутящий момент (Н. м): 6
Максимальный крутящий момент (Н. м): 18
Постоянное напряжение (V/1000р/мин): 55
Момент инерции ротора (кг. м2): 1.11 ×10-3
Сопротивление (Ω) : 0.67
Индуктивность (MH): 2.7
Вес (кг) : 10
Разрешение энкодера: 10000 PPR
Класс изоляции: B
Класс безопасности: IP65
Температура: 20 ~ + 50 влажность: <90%

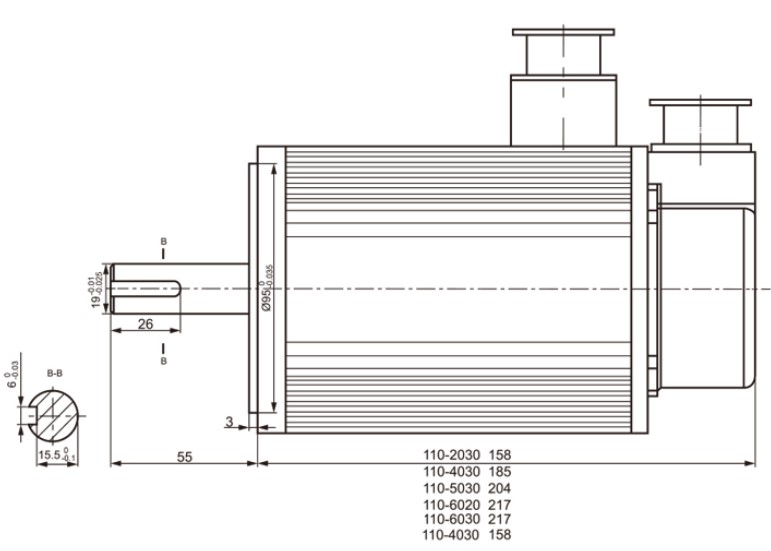

Диаметр выходного вала : 19мм

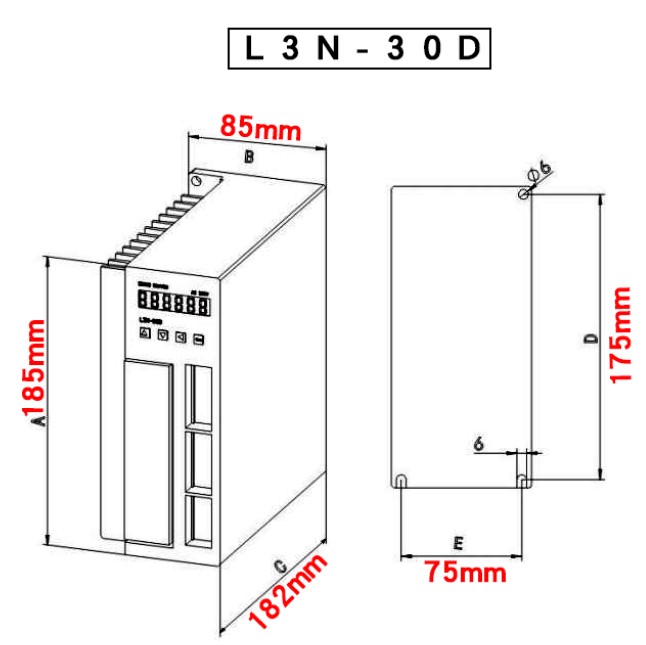

Серводрайвер H3N-TD

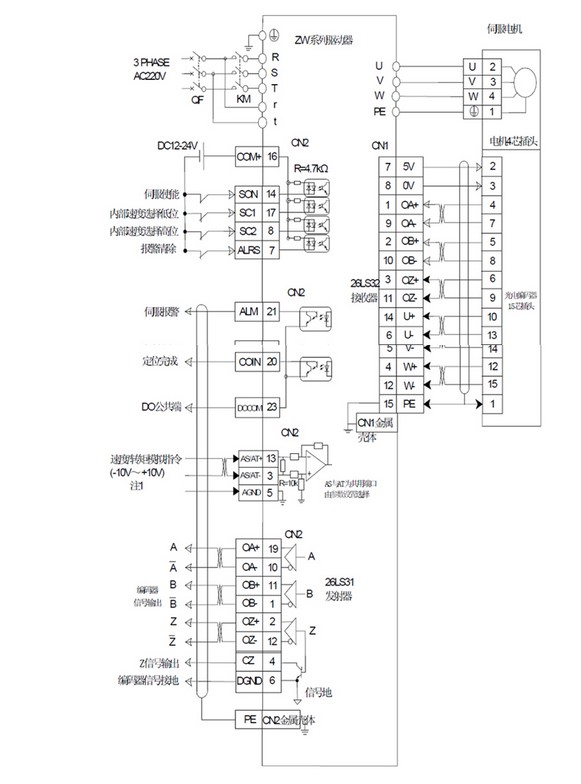

Предназначен для управления серводвигателем по протоколу STEP/DIR или аналоговым сигналом. Совместим с большинством программ управления, таких как Mach3, NC Studio, LinuxCNC и т.д. Мощность 1.2 кВт, питание от сети 3 фазы 220 В (требуется понижающий трансформатор). Управление STEP/DIR, CW/CCW, квадратурным энкодером, а также с некоторыми ограничениями – аналоговым сигналом 0..10 В. Применяется в приводах осей с ЧПУ, металлообрабатывающем оборудовании, приводах манипуляторов, промышленных роботах.
