Контроллеры для ЧПУ станков

Контроллер ЧПУ — это центральный узел системы управления, который преобразует команды из управляющей программы (G-код) в электрические сигналы для драйверов шаговых или серводвигателей. От точности и надежности контроллера напрямую зависит качество обработки деталей, скорость работы станка и стабильность всей системы.

В нашем каталоге редставлен широкий выбор контроллеров станков с числовым программным управлением.

В данной категории вы найдете решения как для станков начального уровня, так и для профессионального промышленного оборудования:

• Автономные контроллеры и DSP-пульты: Позволяют управлять станком без использования компьютера. Чтение файлов происходит напрямую с USB-накопителя, что исключает сбои из-за зависания операционной системы ПК.
• Платы интерфейса USB и т.п.: Современные решения для работы с популярным ПО (Mach3, DrufelCNC и др.). такие контроллеры отличаются высокой помехоустойчивостью и стабильностью передачи данных на высоких скоростях.
• Многоосевые контроллеры: Поддержка управления от 3 до 6 осей одновременно для реализации сложных задач 3D и 4D обработки.

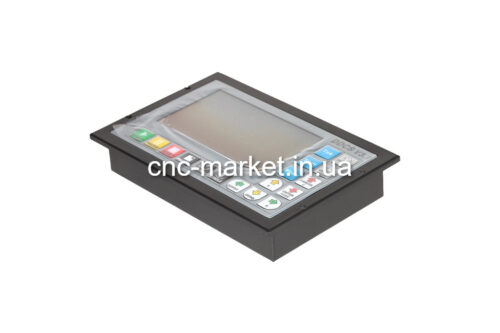

Автономные контроллеры серии DDCS.

Автономные контроллеры серии DDCS (Digital Dream CNC System) — это одни из самых востребованных решений для управления ЧПУ станками. Их главная особенность заключается в том, что они являются полностью самостоятельными устройствами (Stand-alone). Им не нужен компьютер, операционная система или установка стороннего ПО вроде Mach3.

Что такое автономный контроллер DDCS? Это специализированный компьютер в промышленном исполнении, который объединяет в себе экран, панель управления и контроллер движения. Устройство монтируется непосредственно в шкаф или на стойку управления станком.

Принцип работы: Вы создаете программу (G-код) в любой CAM-системе (ArtCAM, Vectric Aspire, Fusion 360), записываете файл на обычную USB-флешку, вставляете её в контроллер и запускаете обработку.

Ключевые преимущества серии DDCS:

1. Надежность: Отсутствие ПК исключает риск порчи заготовки из-за «синего экрана», обновлений Windows, вирусов или внезапного зависания софта.
2. Помехоустойчивость: Контроллеры DDCS разработаны для работы в условиях промышленных помех. Они имеют гальваническую развязку входов и выходов.
3. Компактность: Экономия места в мастерской — вам не нужно выделять отдельный стол под системный блок и монитор.
4. Профессиональный функционал: Поддержка смены инструмента (ATC), управление скоростью шпинделя через ШИМ (PWM) или аналоговый выход, работа с датчиками вылета инструмента и лимитами.

DSP-контроллеры.

DSP-контроллеры (Digital Signal Processing) — это профессиональный стандарт «автономок» для ЧПУ. Если DDCS (из предыдущего примера) — это встраиваемая панель, то RichAuto (серия A11, A18, B51) — это мобильный пульт, который позволяет оператору свободно перемещаться вокруг станка во время настройки.

DSP-контроллеры RichAuto: Мобильность и промышленная надежность

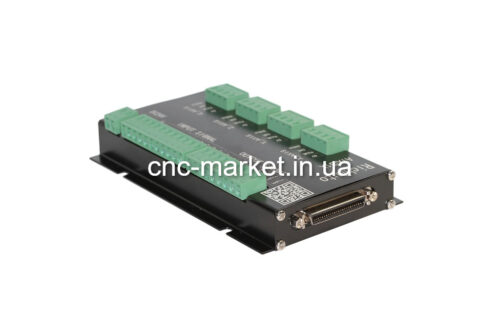

Системы управления RichAuto — это стандарт для производств и цехов по обработке разного рода материалов. Они состоят из выносного пульта и интерфейсной платы, которая устанавливается в шкаф управления. Связь между ними идет через надежный защищенный кабель.

Главные преимущества систем RichAuto:

1. Эргономика: Оператор может стоять прямо у зоны реза, держа пульт в руках, что бесценно при выставлении «нуля» по осям.
2. Полная изоляция от ПК: Система имеет собственную ОС. Никаких вирусов, сбоев драйверов или проблем с совместимостью.
3. Энергонезависимая память: При внезапном отключении электричества контроллер запоминает точку остановки. После возобновления питания станок продолжит работу с того же места.
4. Устойчивость к пыли: В отличие от мониторов и клавиатур ПК, кнопки пульта защищены мембраной, которая не боится древесной пыли и стружки.

Основные модели:

RichAuto A11 (3 оси)

Самая популярная модель в Украине для фрезерных станков.

• Применение: Стандартная 3D обработка, раскрой МДФ, изготовление фасадов и т.п.
• Особенности: Простая логика управления, поддержка G-кодов и PLT-файлов. Внутренняя память 512 Мб (хватает для большинства программ).

RichAuto A18 (4 оси)

Профессиональное решение для тех, кому нужно вращение.

• Применение: Работа с поворотной осью (индексная обработка). Изготовление балясин, ножек стульев, колонн.
• Особенности: Полная поддержка 4-й оси (вращение). Имеет более мощный процессор для просчета сложных траекторий перемещения четырех осей одновременно.

RichAuto B51 ( 3 оси)

Это более современное, промышленное поколение контроллеров.

• В чем разница: Серия B получила обновленный дизайн пульта с улучшенным экраном и более прочным корпусом.
• Техническая часть: Повышенная помехозащищенность шины данных и более высокая скорость обработки сигналов. Позиционируется как пульт ориентированный на максимальную надежность и скорость.

SQNC-0501 (Бюджетный сегмент)

• Это классическая «рабочая лошадка», часто встречающаяся на станках из Китая.
• Плюс: Низкая цена. Минус: Уступает серии RichAuto в удобстве интерфейса.

Ручной генератор импульсов.

Это MPG-пульты (Manual Pulse Generator) — устройства для ручного управления станком. Если контроллер — это «мозг», то пульты — это «руки» оператора, позволяющие точно подвести фрезу к заготовке.

Зачем нужен ручной генератор импульсов?

• Точная привязка: Быстрое и точное выставление «нуля» детали.
• Безопасность: Кнопка аварийной остановки (E-Stop) всегда под рукой.
• Удобство: Не нужно бегать к клавиатуре компьютера или панели контроллера, можно стоять прямо у шпинделя.

Обзор основных моделей:

Генератор импульсов E500 (Бюджетный вариант)

Самое простое решение для тех, кто собирает станок своими руками.

• Суть: Это базовая плата-генератор в защитном корпусе.
• Для кого: Для простых ЧПУ-систем, где нужно базовое управление осями без лишних изысков.

RCmf-1 (Встраиваемый)

Компактный пульт с цифровым дисплеем.

• Особенности: Имеет экран для отображения координат. Компактный белый корпус позволяет закрепить его на станине или вмонтировать в шкаф.
• Преимущество: Хорошая визуальная обратная связь по текущему положению осей.

DDMPG – 3.1, 4.1 (Специализированный)

Идеальный напарник для автономных контроллеров серии DDCS, о которых мы говорили ранее.

• Совместимость: Разработан специально для контроллеров DDCS V3.1 и V4.1.
• Функционал: Переключатель выбора осей (X, Y, Z, 4), множитель шага (x1, x10, x100) и большая «крутилка» (маховик) с тактильным откликом.
• Эргономика: Профессиональный «телефонный» витой кабель, который не путается под ногами.

NVMPG (Премиум-сегмент)

Многофункциональный пульт с большим встроенным ЖК-экраном.

• Возможности: Это практически дублирующая панель управления. На экране отображаются не только координаты, но и состояние шпинделя, скорость подачи и другие параметры.
• Для профессиональных станков на базе контроллеров NVEM/NVUM. Это выбор тех, кто ценит максимальный контроль и информативность в одной руке.

Контроллеры для подключения к ПК

Контроллеры серии UC300 (T3 и T4) от Digital Dream — это высокопроизводительные внешние платы управления, которые выступают в роли надежного связующего звена между компьютером и исполнительными механизмами ЧПУ станка.

В отличие от простых USB-плат, серия UC300 обеспечивает профессиональный уровень стабильности и частоты передачи сигналов.

Основные характеристики и преимущества UC300:

• Тип подключения: Работают через USB, но при этом обеспечивают стабильность, благодаря встроенному процессору обработки команд.
• Высокая частота импульсов: Поддержка до 300 кГц на каждую ось. Это гарантирует плавность движения двигателей даже на высоких скоростях и при дроблении шага (микрошаге).
• Количество осей:
  • UC300-T3: Предназначен для управления 3 осями (X, Y, Z).
  • UC300-T4: Поддерживает до 4 осей (добавляется поворотная ось или вторая ось Y для портала).
• Совместимость с ПО: Полная поддержка самого популярного софта — Mach3 и Mach4 (через соответствующий плагин). Это позволяет использовать привычный интерфейс с мощностью промышленного контроллера.
• Богатая периферия: Большое количество портов ввода-вывода (I/O). Вы можете подключить:
  • Датчики высоты инструмента.
  • Концевые выключатели.
  • Реле управления шпинделем, СОЖ или пылесосом.
  • Ручные маховики (MPG).

Почему стоит выбрать именно UC300?

1. Аппаратная генерация импульсов: Контроллер сам генерирует сигналы Step/Dir, разгружая процессор компьютера. Это устраняет рывки и пропуски шагов, которые часто случаются на дешевых USB-платах из-за задержек в Windows.
2. Защита от помех: Качественная схемотехника и гальваническая развязка минимизируют влияние электромагнитных шумов от инвертора шпинделя на электронику.
3. Компактное исполнение: Прочный корпус и удобные клеммники для быстрого монтажа в шкаф управления.

Совет: При покупке UC300 обязательно используйте качественный экранированный USB-кабель с ферритовыми кольцами для обеспечения максимальной защиты от помех в условиях цеха.

Как выбрать контроллер для ЧПУ?

При выборе платы управления или контроллера стоит обратить внимание на следующие параметры:

1. Тип подключения: USB, LPT, COM или автономный режим.
2. Количество осей: Сколько двигателей необходимо контролировать (X, Y, Z, поворотная ось A и т.д.).
3. Совместимость с ПО: Работает ли плата с Mach3, NC Studio, GRBL или имеет собственную оболочку.
4. Частота выходных импульсов: Влияет на плавность хода и максимальную скорость перемещения.
5. Наличие входов/выходов: Для подключения датчиков Home/Limit, кнопок E-Stop, управления шпинделем и системой охлаждения.

Почему стоит купить контроллер ЧПУ у нас?

• Проверенное качество: Мы предлагаем комплектующие от надежных производителей.
• Техническая поддержка: Наши специалисты помогут подобрать контроллер под ваши задачи и тип станков.
• Быстрая доставка: Отправляем заказы по всей Украине в кратчайшие сроки.
• Доступные цены: Прямые поставки позволяют нам предлагать конкурентную стоимость как для розничных, так и для оптовых покупателей.

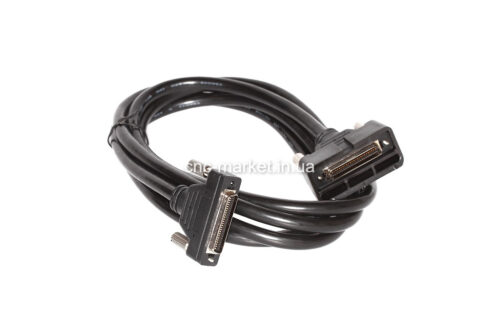

Так же у нас вы сможете найти необходимые компоненты для подключения контроллеров ЧПУ к вашему оборудованию и комплектующие к ним. Доступны кабели USB к DSP контроллерам и пультам, сменные панели управления, дисплеи чпу контроллеров и прочее.

Обеспечьте стабильную и точную работу вашего станка — выберите качественный контроллер в CNC-Market уже сегодня!
