Описание

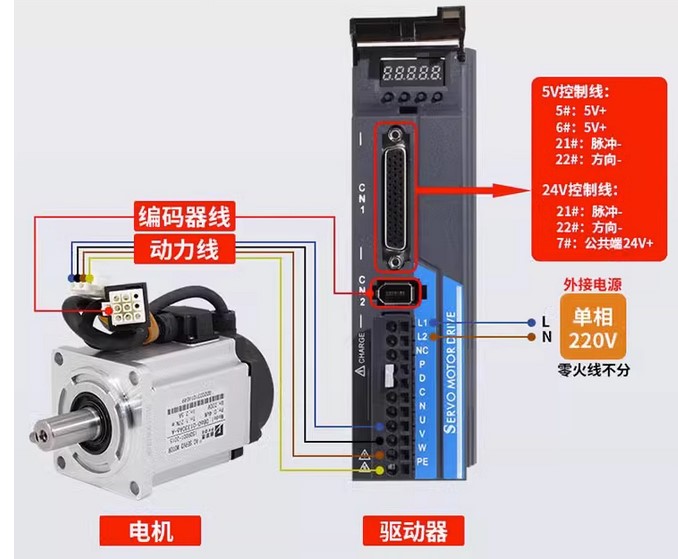

Комплект поставки:
Серводвигатель DB80-02430A6-A
Серводрайвер P100S
Кабель энкодера для двигателя 2.5м; экранированный с разъемами.
Кабель силовой для сервопривода 2.5м; экранированный с разъемами.
Коннектор для подключения (клемма)
Cервомотор DB80-02430A6-A характеристики:
Характеристики:
Модель серводвигателя: DB80-02430A6-A
Номинальная мощность (кВт): 0.75
Номинальное напряжение (V): 220
Номинальный ток (A): 4,7
Номинальная скорость (об/мин): 3000
Максимальная скорость: (об/мин): 6000
Номинальный крутящий момент (Н. м): 2.39
Максимальный крутящий момент (Н. м): 7.17
Постоянное напряжение (V/1000р/мин): 33
Коэффициент крутящего момента (N. M/A): 0.51
Сопротивление (Ω) : 1,09
Индуктивность (MH): 4,6
Вес (кг) : 2.9
Разрешение энкодера: 10000 PPR
Класс изоляции: B
Класс безопасности: IP65
Температура: 20 ~ + 50 влажность: <90%
Габаритные размеры: 80*80*98,5 мм
Диаметр выходного вала : 19мм
Серводрайвер P100S
Предназначен для управления серводвигателем по протоколу STEP/DIR или аналоговым сигналом. Совместим с большинством программ управления, таких как Mach3, NC Studio, LinuxCNC и т.д. Мощность 1.2 кВт, питание от сети 3 фазы 220 В (требуется понижающий трансформатор). Управление STEP/DIR, CW/CCW, квадратурным энкодером, а также с некоторыми ограничениями – аналоговым сигналом 0..10 В. Применяется в приводах осей с ЧПУ, металлообрабатывающем оборудовании, приводах манипуляторов, промышленных роботах.
