Комплект сервомотор 80ST-M02430 750W, серводрайвер А1-SVD15 с электротормозом

Цена: 13 500грн.

В наличии

В наличии

Артикул: 34889444

Описание

Комплект поставки:
Серводвигатель 80ST-M02430LBZ
Серводрайвер А1-SVD15
Кабель энкодера для двигателя 2.5м; экранированный с разъемами.
Кабель силовой для сервопривода 2.5м; экранированный с разъемами.
25-контактный разъем 1м.

Cервомотор 80ST-M02430 характеристики:

Характеристики:
Модель серводвигателя: 80ST-M02430
Номинальная мощность (кВт): 0.75
Номинальное напряжение (V): 220 (1 или 3 фазы)
Номинальный ток (A): 3
Номинальная скорость (об/мин): 3000
Номинальный крутящий момент (Н. м): 2.39
Максимальный крутящий момент (Н. м): 7.1
Постоянное напряжение (V/1000р/мин): 48
Коэффициент крутящего момента (N. M/A): 0.8
Момент инерции ротора (кг. м2): 1.82 ×10-4
Сопротивление (Ω) : 3,2
Индуктивность (MH): 7,0
Вес (кг) : 2.86
Разрешение энкодера: 10000 PPR
Класс изоляции: B
Класс безопасности: IP65
Температура: 20 ~ + 50 влажность: <90%
Габаритные размеры: 190х90х150 мм
Диаметр выходного вала : 19мм
Серводрайвер А1-SVD15

Предназначен для управления серводвигателем по протоколу STEP/DIR или аналоговым сигналом. Совместим с большинством программ управления, таких как Mach3, NC Studio, LinuxCNC и т.д. Мощность 1.2 кВт, питание от сети 3 фазы 220 В (требуется понижающий трансформатор). Управление STEP/DIR, CW/CCW, квадратурным энкодером, а также с некоторыми ограничениями – аналоговым сигналом 0..10 В. Применяется в приводах осей с ЧПУ, металлообрабатывающем оборудовании, приводах манипуляторов, промышленных роботах.

Электротормоз требует подачи на него дополнительно 24V (DC).

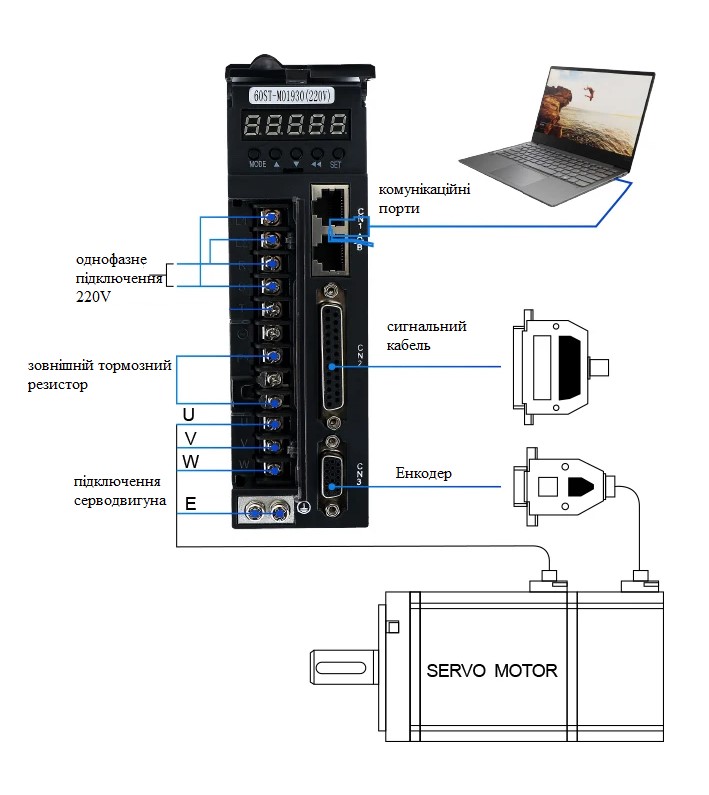

Схемы подключения
