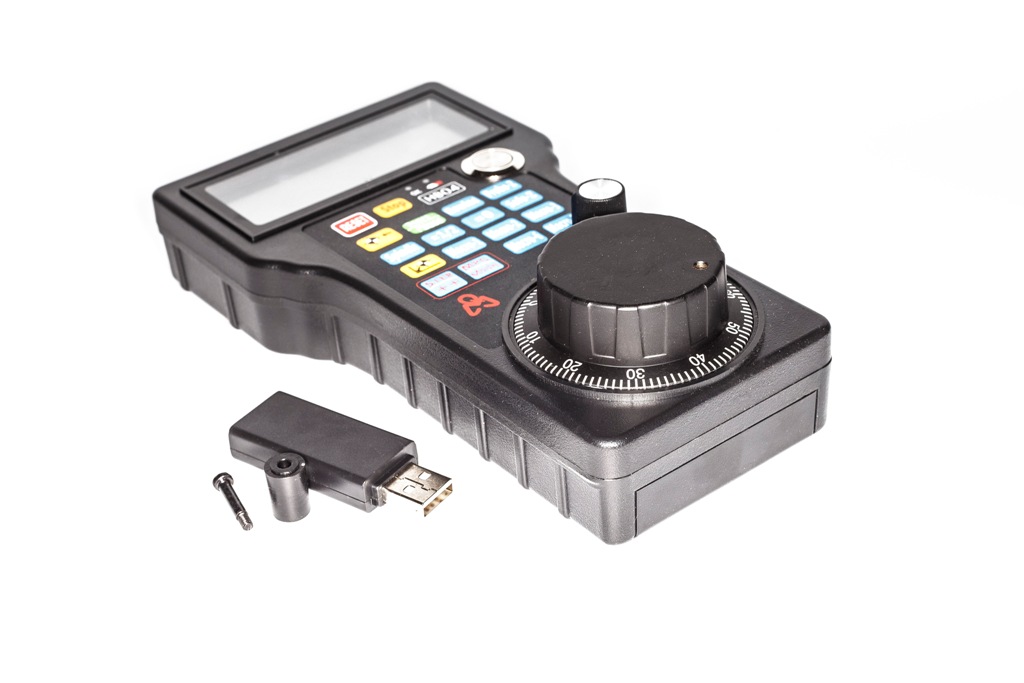

Пульт ручного управления HB04-4 (QM04) беспроводной Mach 3

Главная / Товары / Платы коммутации, пульты управления / Пульт ручного управления HB04-4 (QM04) беспроводной Mach 3

Цена: 2,900.00грн.

В наличии лишь 1

В наличии лишь 1

Артикул: 56591591

Описание

Беспроводной пульт HB04 для станков с ЧПУ MACH3 используется для удобства управления станками с числовым программным управлением, которые работают с программой MACH3 или под управлением промышленных компьютеров. Пульт добавляет удобства за счет свободы перемещение с ним и дает ощущение, что работаешь со станком напрямую, а не через нажатия кнопок на клавиатуре и мыши.
Перед использованием пульта HB04 нужно, чтобы на компьютере была установлена программа MACH3. Когда MACH3 установлена, то в корневой папке программы должна быть папка Plugin, если таковой нет – создайте её. Потом из CD диска, который идет в комплекте, из папки driver, скопируйте файл ShuttlePro.dll в папку Plugin программы MACH3. Для установки драйвера функции Probe-Z – скопируйте файл M930.m1s из папки Macro-code CD диска в папку MACH3 ..\Mach3\macros\Mach3Mill. После этих действий подключите в USB порт компьютера USB приемник (ShuttlePro). Операционная система автоматически найдет и установит драйвера для ShuttlePro и идентифицирует его, как «USB устройство ввода». Когда ShuttlePro подключен, запустите программу MACH3, перейдите в меню «Config» подменю «ConfigPlugins». Вы должны увидеть выбор ShuttlePro и зеленую галочку возле него. Если зеленой галочки нет, попробуйте установить её вручную. Зеленая галочка означает, что MACH3 синхронизировалась с ShuttlePro. Потом нажмите кнопку «Config», которая на желтом фоне и настраивайте кнопки.
Меню настроек кнопок пульта
Приблизительно так будет выглядеть настройка кнопок:
Приблизительно так будет выглядеть настройка кнопок
Для включения пульта нужно сначала открыть бокс для элементов питания, установить в бокс согласно полярности две батарейки типоразмера AA, закрыть бокс. Потом нужно нажать на серебристую кнопку, которая находится в верхней правой части пульта. Пульт не включится если заряд батарей слишком мал. Желательно устанавливать новые элементы питания, т.к. прибор очень чувствителен в малому заряду и может не включиться. Если заряд элементов питания мал для старта пульта, то будет мигать красный индикатор с пиктограммой разряженной батареи. Еще пульт не включиться, если ShuttlePro не включен в компьютер.
Пульт оснащен уже запрограммированными пятью кнопками, на которые можно закрепить макросы, ручкой переключателем, ручкой маховиком. В комплекте с пультом для ручки маховика идет дополнительная ручка и шуруп для монтажа. Шуруп вставляется в дополнительную ручку и прикручивается в специальное отверстие на ручке маховике. После любого действия с пультом (нажатие кнопок, поворот ручки т.п.), если сигнал дошел, то будет мигать зеленый индикатор «OK». Задняя поверхность пульта оснащена двумя мощными магнитами для возможности жесткого закрепления пульта на оборудовании или металлической поверхности, как горизонтально, так и вертикально.
Функции кнопок пульта:
Функции кнопок пульта
Функции ручки переключателя:
Функции ручки переключателя
Вид дисплея, когда ручка переключатель стоит в положении осей X, Y, Z, A:
Вид дисплея, когда ручка переключатель стоит в положении осей X, Y, Z, A
Вид дисплея, когда ручка переключатель стоит в положении Spindle (шпиндель) и Feed (подача):
Вид дисплея, когда ручка переключатель стоит в положении Spindle (шпиндель) и Feed (подача)
На CD диске есть файлы с готовыми макросами и машинными командами, а также файлы с инструкциями по установке и использованию.
Радиус действия пульта в идеальных условиях до 40 м. Стандарт беспроводной передачи данных 2,4 ГГц ISM с алгоритмом защиты от помех. Поддержка до 64 разных каналов на частоте 2,4 ГГц для того, чтобы не перекрывать связь других устройств и приборов, работающих на частоте 2,4 ГГц.
Энкодеры ручного управления 100 импульсов/оборот, быстрого переключения между 3 осями и уровня, 13 функциональный кнопок
Рабочая частота: 433 МГц ISM, 32 канала с шагом в 1 МГц, мощность передатчика 10 дБ, чувствительность приема -98 дБ, помехоустойчивый протокол
Рабочее расстояние: до 40 м
Питание: 2 АА батарейки (не входят в комплект)
Материал корпуса: ударопрочный пластик + резиновый чехол
Размер: 21 х 9 х 5.5 см
Диск с драйверами и руководство пользователя на англ. языке в комплекте
Вес: 0.325 г
