Описание

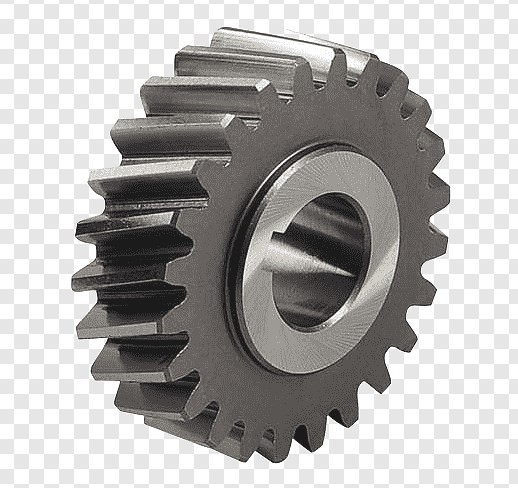

М2 косозубая, 20 зубов, посадка 22мм, без ступици (F02L20A22)
Размеры:
Закалённая косозубая шестерня Apex®
- Тип зацепления передачи: косозубая реечная
- Профиль зуба: эвольвентный
- Модуль: 2
- Угол профиля зуба: 20°
- Наклон зуба левый 19°31°42
- Количество зубьев рейки: 20 шт
- Исполнение без ступицы
- Материал: сталь С45
- Посадочный диаметр: 22Н6
- Наличие шпоночного паза
- Квалитет точности: Q5.
М2 косозубая, 20 зубов, посадка 19мм, со ступицей ( F02L20B19)
Размеры: 19 x 46.44 x 56 мм
Закалённая косозубая шестерня Apex®
- Тип зацепления передачи: косозубая реечная
- Профиль зуба: эвольвентный
- Модуль: 2
- Угол профиля зуба: 20°
- Наклон зуба левый 19°31°42
- Количество зубьев рейки: 20 шт
- Исполнение со ступицей
- Материал: сталь С45
- Посадочный диаметр: 19Н6
- Наличие шпоночного паза
- Квалитет точности: Q5.
М2 косозубая, 32 зубов, посадка 22мм, со ступицей (F02L32B22)
Размеры: 22 x 71.9 x 56 мм
Закалённая косозубая шестерня Apex®
- Тип зацепления передачи: косозубая реечная
- Профиль зуба: эвольвентный
- Модуль: 2
- Угол профиля зуба: 20°
- Наклон зуба левый 19°31°42
- Количество зубьев рейки: 32 шт
- Исполнение со ступицей
- Материал: сталь С45
- Посадочный диаметр: 22Н6
- Наличие шпоночного паза
- Квалитет точности: Q5.
