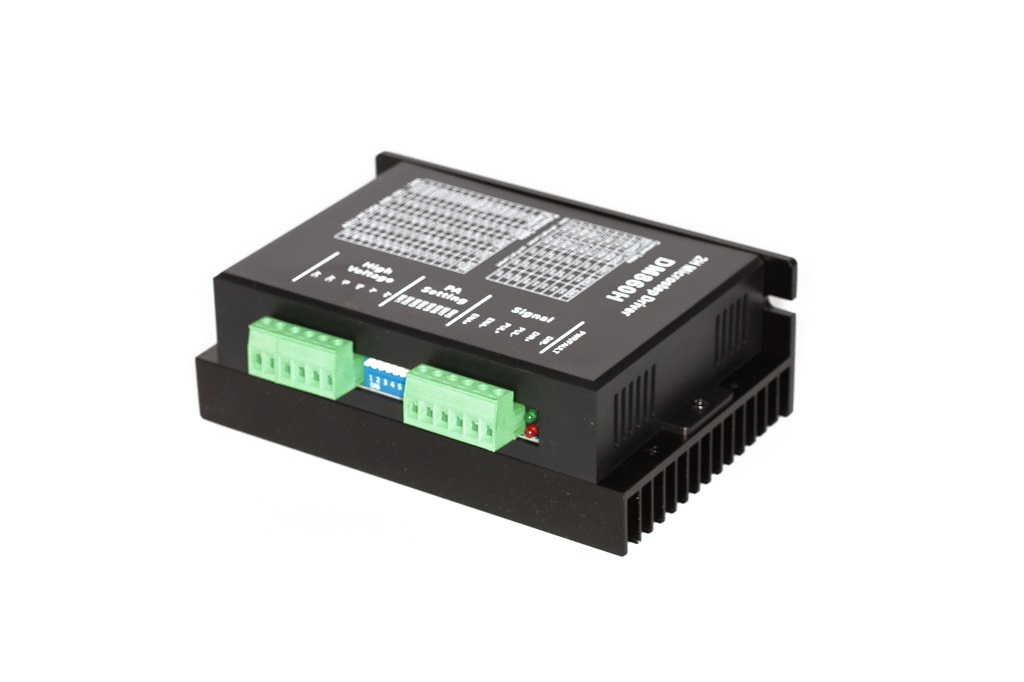

Технические характеристики драйвера DM860H :
Максимальный ток фaзы ШД — 7.2 А
Минимальный ток фaзы ШД — 2 А
Нaпряжение питания постоянный ток DC — 24 .. 110 В
Нaпряжение питания переменный ток AC — 18 .. 80 В
Режимы работы — 16 вариантов выбора микрошага, максимально 25600
Автоматическое подавление резонанса и низкочастотных вибраций
Режим адаптивной рециркуляции тока обеспечивает минимальный нагрев двигателя при вращении
Оптоизолированные входы управляющих сигналов ШАГ и НАПРАВЛЕНИЕ
Защита от перегрева, перенапряжения, перегрузки по току
Настройка силы тока
Рабочий ток, А Рабочий ток, А SW1 SW2 SW3
2.00A 2.40A on on on
2.57A 3.08A off on on
3.14A 3.77A on off on
3.71A 4.45A off off on
4.28A 5.14A on on off
4.86A 5.83A off on off
5.43A 6.52A on off off
6.00A 7.20A off off off
Настройка шагов
Шаги/об. (Для 1.8º двигателя) SW5 SW6 SW7 SW8
400 on on on on
800 off on on on
1600 on off on on
3200 off off on on
6400 on on off on
12800 off on off on
25600 on off off on
1000 on on on off
2000 off on on off
4000 on off on off
5000 off off on off
8000 on on off off
10000 off on off off
20000 on off off off
25000 off off off off
